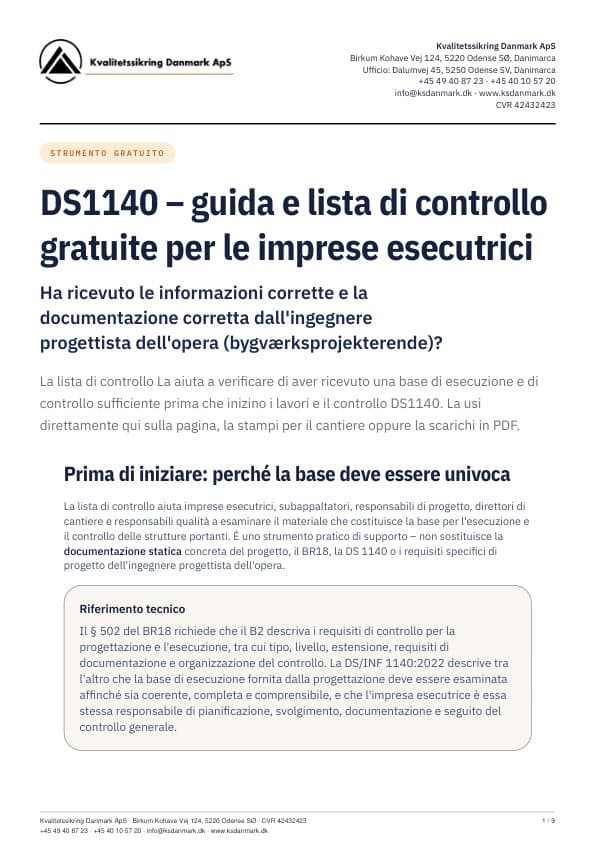

DS1140 – guida e lista di controllo gratuite per le imprese esecutrici

La lista di controllo DS1140: 12 aree di controllo

Spunti i punti già a posto. Le spunte non vengono salvate: stampi la pagina o scarichi il PDF se desidera conservarle.

1. 1Il Suo lavoro e la parte d'opera sono identificati in modo univoco?

   So a quale parte d'opera (konstruktionsafsnit) appartiene il mio lavoro.So quali elementi strutturali e lavorazioni comprende il mio appalto.Le interfacce con altri appalti e parti d'opera sono identificate.L'eventuale progettazione del fornitore è identificata, compreso chi progetta e chi documenta.

   Si trova di solito in: B1 Relazione statica di progetto (Statisk projektredegørelse), elenco documenti, base di esecuzione e documenti strutturali pertinenti.

   Se non è chiaro: Chieda al responsabile della progettazione/all'ingegnere progettista dell'opera competente di identificare per iscritto parti d'opera, lavorazioni e interfacce.

2. 2Dispone dei disegni e modelli vigenti?

   Dispongo dei disegni/modelli strutturali vigenti.Revisione e data sono identificabili.È indicato quale revisione è valida per l'esecuzione.Sono disponibili le sezioni e i dettagli pertinenti.Posizioni e dimensioni sono indicate.Giunti, collegamenti, ancoraggi e fissaggi sono rappresentati o descritti ove pertinente.Gli eventuali requisiti di montaggio e di stabilità provvisoria sono chiariti.

   Si trova di solito in: A3 Disegni e modelli strutturali ed elenco documenti/disegni.

   Punto di arresto: Se la soluzione strutturale non può essere eseguita in modo univoco sulla base del materiale ricevuto, la questione deve essere chiarita. Eviti di sostituire una base progettuale mancante con ipotesi proprie.

3. 3Materiali, prodotti e requisiti di esecuzione sono definiti?

   Tipi di materiale e relative qualità/classi di resistenza sono indicati.Le dimensioni sono indicate.I requisiti di prodotto e le prestazioni pertinenti sono identificabili.I requisiti per connettori metallici, bulloni, viti, saldature, ancoraggi, armature ecc. sono indicati ove pertinente.I requisiti di protezione dalla corrosione, ambientali e di durabilità sono indicati ove pertinente.Sono disponibili le istruzioni pertinenti del fornitore e di montaggio.

   Esempi: Legno: classe di resistenza, dimensioni, connettori metallici e collegamenti. Acciaio: profilo, qualità dell'acciaio, bulloni, saldature e trattamento superficiale. Calcestruzzo: classe del calcestruzzo, armature, copriferro e inserti da annegare. Muratura: mattoni/blocchi, malta, armature, connettori e appoggi.

4. 4Conosce i criteri di accettazione?

   Un controllo è utile solo se è chiaro rispetto a che cosa deve essere verificato quanto eseguito.

   Dimensioni e geometriaPosizioniTolleranze, ove pertinentiQualità dei materialiGiunti e collegamentiFissaggi e relativo numeroArmature e copriferro, ove pertinenteSaldature, ove pertinenteAncoraggi e appoggiAltri requisiti specifici del progetto

   Domanda di controllo: Un'altra persona può stabilire, sulla base del materiale di progetto, se quanto eseguito è accettato o presenta scostamenti? In caso contrario, la base di accettazione va chiarita.

5. 5Ha ricevuto i requisiti di controllo pertinenti?

   Ciò che deve essere controllato è identificato.Tipo e livello di controllo sono noti, ove pertinente.L'estensione del controllo è nota.I requisiti di documentazione sono noti.I requisiti del controllo generale sono noti.I requisiti del controllo indipendente sono noti.I requisiti del controllo speciale sono chiariti.L'eventuale controllo di terza parte è identificato.I requisiti di registrazione fotografica, di misura o di altro tipo sono chiariti.Il controllo da eseguire prima della chiusura/copertura è identificato.

   Si trova di solito in: B2 Piano di controllo statico (Statisk kontrolplan) – in particolare B2.2 per l'esecuzione – confrontato con la base di esecuzione.

6. 6I requisiti di controllo speciale sono chiariti?

   Sì – i requisiti e la forma di documentazione sono noti.No – il progetto non prevede requisiti di controllo speciale per il mio lavoro.Non chiarito – da chiarire prima di finalizzare il piano di controllo/l'esecuzione.

   Nota: Il controllo speciale non coincide con il controllo generale secondo la DS 1140. Se il progettista ha prescritto un controllo speciale per una lavorazione, questo va gestito come requisito specifico del progetto nella base di controllo.

7. 7Le sezioni di controllo sono suddivise in modo pratico e univoco?

   Tutte le strutture e lavorazioni pertinenti rientrano in una sezione di controllo.Le sezioni di controllo sono identificabili in cantiere.È possibile documentare dove è stato eseguito il controllo.La suddivisione corrisponde alla sequenza dei lavori.Gli eventuali requisiti specifici di progetto dell'ingegnere progettista dell'opera per la suddivisione sono stati recepiti.

   Esempio: Invece di un unico punto generico come «controllo del tetto», il progetto concreto può rendere opportuno lavorare con sezioni di controllo separate, ad esempio per capriate, dormienti, cambi di orditura, controventature e connettori/collegamenti.

8. 8Interfacce e responsabilità sono chiarite?

   So chi è responsabile della progettazione delle parti pertinenti.So a chi vanno inviate le domande tecniche e gli scostamenti.La responsabilità per la progettazione del fornitore e la relativa documentazione statica è assegnata.Le interfacce tra appalti/discipline sono identificate.Le interfacce tra parti d'opera sono identificate.È chiaro chi controlla e documenta quali lavorazioni.

   Situazione di rischio tipica: Una parte progetta il sistema principale, un fornitore progetta una sottostruttura, un altro fornisce i connettori e un terzo esegue il montaggio. I confini del controllo e della documentazione devono essere chiariti – non solo alla consegna.

9. 9Il processo per le modifiche di progetto è definito?

   È stata concordata una procedura per le modifiche.È chiaro a chi vanno sottoposte le modifiche.Le modifiche sono documentate per iscritto.Disegni/documenti revisionati sono identificabili.Le modifiche pertinenti confluiscono nella documentazione della struttura come eseguita.

   Principio pratico: Registrare → chiarire → documentare → eseguire → controllare.

10. 10La base per l'A5 – Struttura come eseguita (Konstruktion som udført) è sotto controllo?

    Le modifiche strutturali pertinenti sono registrate man mano.Disegni/modelli revisionati vengono conservati.La documentazione pertinente del fornitore viene conservata.Le modifiche di prodotti e materiali sono registrate quando incidono sulla struttura.Gli scostamenti e la loro risoluzione sono documentati.È possibile documentare in seguito come la struttura è stata effettivamente eseguita.

    Nota: L'A5 va considerato già durante l'esecuzione. Il BR18 descrive l'A5 come documentazione della struttura così come è stata eseguita.

11. 11Il controllo può essere documentato in modo univoco?

    I punti di controllo sono definiti.Il metodo di controllo è definito.L'estensione del controllo è definita.I criteri di accettazione sono noti.Il luogo/l'area del controllo è identificabile.I requisiti fotografici e di misura sono chiariti.Il controllore è identificabile.Data/ora e revisione pertinente possono essere documentate.Gli scostamenti possono essere registrati, gestiti e chiusi.Le registrazioni di controllo possono essere collegate alla lavorazione/sezione di controllo pertinente.

12. 12Il test finale in 10 punti prima dell'avvio

    1. So esattamente che cosa devo costruire?2. So in base a quale materiale e a quali disegni devo costruire?3. So quale revisione è in vigore?4. Conosco i criteri di accettazione?5. So che cosa deve essere controllato?6. So quanto deve essere controllato?7. So come deve essere eseguito il controllo?8. So come deve essere documentato il controllo?9. I requisiti di controllo indipendente, speciale ed eventuale controllo di terza parte sono chiariti?10. So che cosa fare se il lavoro non può essere eseguito come progettato?

Se non può spuntare tutti i punti pertinenti: faccia chiarire la questione interessata prima che l'attività in oggetto prosegua.
