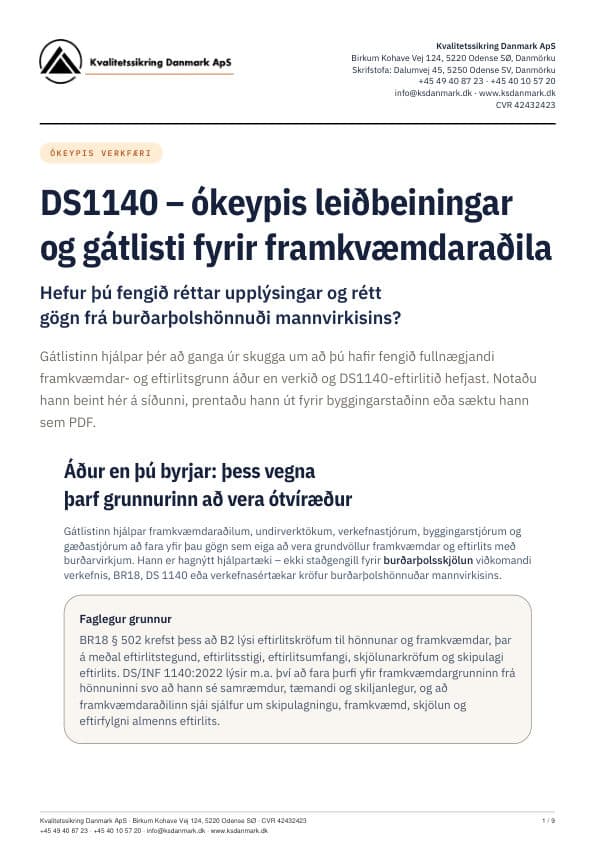

DS1140 – ókeypis leiðbeiningar og gátlisti fyrir framkvæmdaraðila

DS1140-gátlistinn: 12 eftirlitssvið

Hakaðu við þau atriði sem eru í lagi. Hökin vistast ekki – prentaðu síðuna eða sæktu PDF-skjalið ef þú vilt geyma þau.

1. 1Er verk þitt og burðarvirkishluti ótvírætt skilgreint?

   Ég veit hvaða burðarvirkishluta (konstruktionsafsnit) verk mitt tilheyrir.Ég veit hvaða byggingarhlutar og verkþættir falla undir verksamning minn.Skil við aðra verksamninga og burðarvirkishluta hafa verið skilgreind.Hönnun birgja, ef einhver er, hefur verið skilgreind, þar á meðal hver hannar og skjalfestir.

   Er yfirleitt að finna í: B1 Greinargerð burðarþolshönnunar („Statisk projektredegørelse“), skjalalistanum, framkvæmdargrunninum og viðkomandi burðarvirkjagögnum.

   Ef það er óljóst: Biddu viðkomandi hönnunarábyrgðaraðila/burðarþolshönnuð mannvirkisins um að skilgreina burðarvirkishluta, verkþætti og skil skriflega.

2. 2Ertu með gildandi teikningar og líkön?

   Ég er með gildandi burðarvirkjateikningar/-líkön.Hægt er að greina útgáfu og dagsetningu.Fram kemur hvaða útgáfa gildir fyrir framkvæmdina.Viðeigandi snið og deili liggja fyrir.Staðsetningar og mál koma fram.Samskeyti, tengingar, festingar og akkeri eru sýnd eða þeim lýst þar sem við á.Kröfur um uppsetningu og tímabundinn stöðugleika, ef einhverjar eru, hafa verið skýrðar.

   Er yfirleitt að finna í: A3 Burðarvirkjateikningum og líkönum ásamt skjala-/teikningaskrá.

   Stöðvunarpunktur: Ef ekki er hægt að framkvæma burðarvirkislausnina ótvírætt út frá þeim gögnum sem borist hafa þarf að skýra málið. Forðastu að fylla upp í vöntun á hönnunargrunni með eigin forsendum.

3. 3Hafa efni, vörur og framkvæmdarkröfur verið ákveðin?

   Efnisgerðir og viðeigandi gæði/styrkleikaflokkar koma fram.Mál koma fram.Hægt er að greina viðeigandi vörukröfur og nothæfi.Kröfur til festinga, bolta, skrúfa, suðu, akkera, bendingar o.fl. koma fram þar sem við á.Kröfur um tæringarvörn, umhverfisáraun og endingu koma fram þar sem við á.Viðeigandi leiðbeiningar frá birgjum og um uppsetningu liggja fyrir.

   Dæmi: Timbur: styrkleikaflokkur, mál, festingar og tengingar. Stál: prófíll, stálgæði, boltar, suður og yfirborðsmeðhöndlun. Steinsteypa: steypuflokkur, bending, steypuhula og innsteyptir hlutir. Hleðsla: steinn/blokk, múr, bending, bindingar og undirstöður.

4. 4Þekkirðu samþykktarviðmiðin?

   Eftirlit kemur aðeins að gagni ef ljóst er við hvað á að bera hið framkvæmda saman.

   Mál og rúmfræðiStaðsetningarVikmörk, þar sem þau skipta máliEfnisgæðiSamskeyti og tengingarFestingar og fjöldi þeirraBending og steypuhula, þar sem við áSuður, þar sem við áAkkeri og undirstöðurAðrar verkefnasértækar kröfur

   Eftirlitsspurning: Getur annar einstaklingur út frá verkgögnunum ákveðið hvort hið framkvæmda sé samþykkt eða víki frá? Ef ekki ætti að skýra samþykktargrunninn.

5. 5Hefur þú fengið viðeigandi eftirlitskröfur?

   Það sem á að hafa eftirlit með hefur verið skilgreint.Eftirlitstegund og eftirlitsstig eru þekkt þar sem við á.Eftirlitsumfangið er þekkt.Skjölunarkröfurnar eru þekktar.Kröfur um almennt eftirlit eru þekktar.Kröfur um óháð eftirlit eru þekktar.Kröfur um sérstakt eftirlit hafa verið skýrðar.Eftirlit þriðja aðila, ef eitthvert er, hefur verið skilgreint.Kröfur um ljósmyndir, mælingar eða aðra skráningu hafa verið skýrðar.Eftirlit sem þarf að fara fram áður en lokað er/hulið hefur verið skilgreint.

   Er yfirleitt að finna í: B2 Eftirlitsáætlun burðarþols („Statisk kontrolplan“) – einkum B2.2 fyrir framkvæmdina – borið saman við framkvæmdargrunninn.

6. 6Hefur krafa um sérstakt eftirlit verið skýrð?

   Já – kröfur og skjölunarform eru þekkt.Nei – verkefnið gerir ekki kröfu um sérstakt eftirlit með mínu verki.Ekki skýrt – þarf að skýra áður en eftirlitsáætlun/framkvæmd er fullgerð.

   Athugið: Sérstakt eftirlit („særlig kontrol“) er ekki það sama og almennt eftirlit samkvæmt DS 1140. Ef hönnuðurinn hefur mælt fyrir um sérstakt eftirlit með verki þarf að meðhöndla það sem verkefnasértæka kröfu í eftirlitsgrunninum.

7. 7Er skipting í eftirlitshluta hagnýt og ótvíræð?

   Öll viðeigandi burðarvirki og verkþættir falla undir einhvern eftirlitshluta (kontrolafsnit).Hægt er að bera kennsl á eftirlitshlutana á byggingarstaðnum.Hægt er að skjalfesta hvar eftirlitið fór fram.Skiptingin passar við verkröðina.Verkefnasértækar kröfur burðarþolshönnuðar mannvirkisins um skiptinguna, ef einhverjar eru, hafa verið teknar inn.

   Dæmi: Í stað eins víðtæks atriðis á borð við „eftirlit með þaki“ getur verið hentugt í viðkomandi verkefni að vinna með aðskilda eftirlitshluta, t.d. fyrir sperrur, vegglægjur, skiptibita, stífingar og festingar/tengingar.

8. 8Hafa skil og ábyrgð verið skýrð?

   Ég veit hver ber ábyrgð á hönnun viðkomandi hluta.Ég veit hvert á að senda tæknilegar spurningar og frávik.Ábyrgð á hönnun birgja og tilheyrandi burðarþolsskjölun hefur verið ákveðin.Skil milli verksamninga/fagsviða hafa verið skilgreind.Skil milli burðarvirkishluta hafa verið skilgreind.Ljóst er hver hefur eftirlit með og skjalfestir hvaða verkþætti.

   Dæmigerð áhættustaða: Einn aðili hannar meginburðarkerfið, birgir hannar hluta burðarvirkisins, annar útvegar festingar og sá þriðji setur upp. Mörk eftirlits og skjölunar þurfa að vera skýr – ekki fyrst við afhendingu.

9. 9Hefur ferli fyrir hönnunarbreytingar verið ákveðið?

   Samið hefur verið um verklag fyrir breytingar.Ljóst er fyrir hverjum á að leggja breytingar.Breytingar eru skjalfestar skriflega.Hægt er að greina endurskoðaðar teikningar/skjöl.Viðeigandi breytingar eru færðar áfram í skjölun burðarvirkisins eins og byggt.

   Hagnýt meginregla: Skráðu → skýrðu → skjalfestu → framkvæmdu → hafðu eftirlit.

10. 10Er grunnurinn að A5 – Burðarvirki eins og byggt – á hreinu?

    Viðeigandi breytingar á burðarvirkinu eru skráðar jafnóðum.Endurskoðaðar teikningar/líkön eru vistuð.Viðeigandi gögn frá birgjum eru vistuð.Breytingar á vörum og efnum eru skráðar þar sem þær hafa þýðingu fyrir burðarvirkið.Frávik og lausn þeirra eru skjalfest.Hægt er að skjalfesta eftir á hvernig burðarvirkið var í raun framkvæmt.

    Athugið: Hugsa ætti fyrir A5 („Konstruktion som udført“) á framkvæmdatímanum. BR18 lýsir A5 sem skjölun burðarvirkisins eins og það var byggt.

11. 11Er hægt að skjalfesta eftirlitið ótvírætt?

    Eftirlitsatriðin eru skilgreind.Eftirlitsaðferðin er skilgreind.Eftirlitsumfangið er skilgreint.Samþykktarviðmiðin eru þekkt.Hægt er að greina eftirlitsstað/svæði.Kröfur um ljósmyndir og mælingar hafa verið skýrðar.Hægt er að greina hver framkvæmdi eftirlitið.Hægt er að skjalfesta dagsetningu/tíma og viðeigandi útgáfu.Hægt er að skrá frávik, meðhöndla þau og loka þeim.Hægt er að tengja eftirlitsskráningarnar við viðkomandi verkþátt/eftirlitshluta.

12. 12Lokaprófið í 10 liðum fyrir upphaf verks

    1. Veit ég nákvæmlega hvað ég á að byggja?2. Veit ég eftir hvaða gögnum og teikningum ég á að byggja?3. Veit ég hvaða útgáfa gildir?4. Þekki ég samþykktarviðmiðin?5. Veit ég hvað á að hafa eftirlit með?6. Veit ég hversu mikið eftirlitið á að ná yfir?7. Veit ég hvernig eftirlitið á að fara fram?8. Veit ég hvernig á að skjalfesta eftirlitið?9. Hafa kröfur um óháð eftirlit, sérstakt eftirlit og eftirlit þriðja aðila, ef við á, verið skýrðar?10. Veit ég hvað ég á að gera ef ekki er hægt að framkvæma verkið eins og það var hannað?

Ef þú getur ekki hakað við öll viðeigandi atriði: Fáðu viðkomandi mál skýrt áður en sá verkþáttur heldur áfram.
