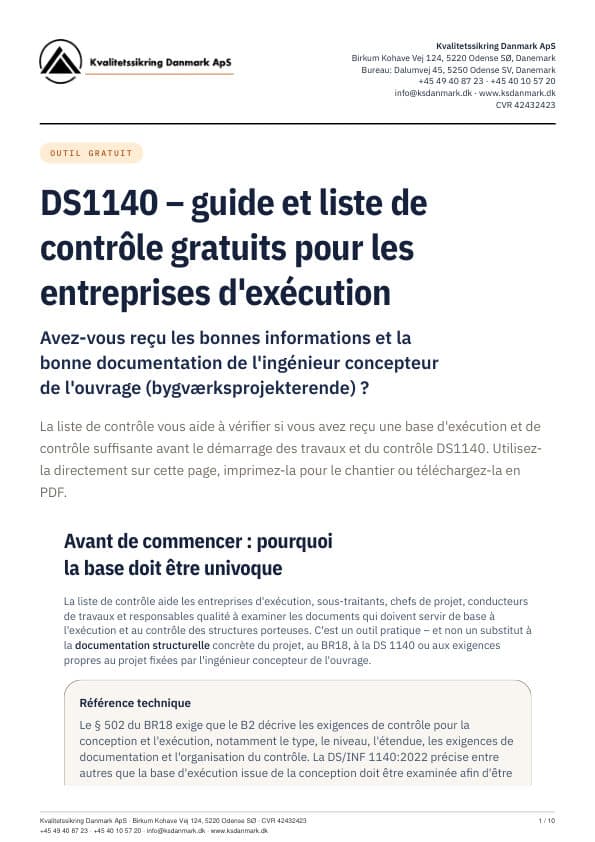

DS1140 – guide et liste de contrôle gratuits pour les entreprises d'exécution

La liste de contrôle DS1140 : 12 domaines de contrôle

Cochez les points qui sont en place. Les cases cochées ne sont pas enregistrées – imprimez la page ou téléchargez le PDF si vous souhaitez les conserver.

1. 1Vos travaux et votre partie d'ouvrage sont-ils clairement identifiés ?

   Je sais à quelle partie d'ouvrage (konstruktionsafsnit) mes travaux se rattachent.Je sais quels éléments de structure et quels travaux mon lot comprend.Les interfaces avec les autres lots et parties d'ouvrage sont identifiées.L'éventuelle conception par le fournisseur est identifiée, y compris qui conçoit et qui documente.

   Se trouve généralement dans: B1 Rapport structurel du projet (Statisk projektredegørelse), la liste des documents, la base d'exécution et les documents de structure pertinents.

   En cas de doute: Demandez au responsable de la conception/à l'ingénieur concepteur de l'ouvrage concerné d'identifier par écrit les parties d'ouvrage, les travaux et les interfaces.

2. 2Disposez-vous des plans et maquettes en vigueur ?

   Je dispose des plans/maquettes de structure en vigueur.L'indice de révision et la date sont identifiables.La révision valable pour exécution est clairement indiquée.Les coupes et détails pertinents sont disponibles.Les positions et dimensions sont indiquées.Les assemblages, liaisons, ancrages et fixations sont représentés ou décrits lorsque c'est pertinent.Les éventuelles exigences de montage et de stabilité provisoire sont clarifiées.

   Se trouve généralement dans: A3 Plans et maquettes de structure ainsi que la liste des documents/plans.

   Point d'arrêt: Si la solution structurelle ne peut pas être exécutée de façon univoque à partir de la base reçue, la question doit être clarifiée. Évitez de remplacer une base de conception manquante par vos propres hypothèses.

3. 3Les matériaux, produits et exigences d'exécution sont-ils définis ?

   Les types de matériaux et les qualités/classes de résistance pertinentes sont indiqués.Les dimensions sont indiquées.Les exigences et performances des produits concernés sont identifiables.Les exigences relatives aux ferrures, boulons, vis, soudures, ancrages, armatures, etc. sont indiquées lorsque c'est pertinent.Les exigences de protection contre la corrosion, d'environnement et de durabilité sont indiquées lorsque c'est pertinent.Les notices pertinentes du fournisseur et de montage sont disponibles.

   Exemples: Bois : classe de résistance, dimensions, ferrures et assemblages. Acier : profilé, nuance d'acier, boulons, soudures et traitement de surface. Béton : classe de béton, armatures, enrobage et pièces à sceller. Maçonnerie : brique/bloc, mortier, armatures, attaches et appuis.

4. 4Connaissez-vous les critères d'acceptation ?

   Un contrôle n'est utile que s'il est clair par rapport à quoi l'ouvrage exécuté doit être contrôlé.

   Dimensions et géométriePositionsTolérances, lorsqu'elles sont pertinentesQualités des matériauxAssemblages et liaisonsFixations et leur nombreArmatures et enrobage, le cas échéantSoudures, le cas échéantAncrages et appuisAutres exigences propres au projet

   Question de contrôle: Une autre personne peut-elle déterminer, à partir des pièces du projet, si l'ouvrage exécuté est accepté ou présente un écart ? Si ce n'est pas le cas, la base d'acceptation doit être clarifiée.

5. 5Avez-vous reçu les exigences de contrôle pertinentes ?

   Ce qui doit être contrôlé est identifié.Le type et le niveau de contrôle sont connus lorsque c'est pertinent.L'étendue du contrôle est connue.Les exigences de documentation sont connues.Les exigences relatives au contrôle général sont connues.Les exigences relatives au contrôle indépendant sont connues.Les exigences relatives au contrôle spécial sont clarifiées.L'éventuel contrôle par un tiers est identifié.Les exigences d'enregistrement par photo, mesure ou autre sont clarifiées.Le contrôle à réaliser avant fermeture/recouvrement est identifié.

   Se trouve généralement dans: B2 Plan de contrôle structurel (Statisk kontrolplan) – en particulier le B2.2 pour l'exécution – rapproché de la base d'exécution.

6. 6Les exigences de contrôle spécial sont-elles clarifiées ?

   Oui – les exigences et la forme de documentation sont connues.Non – le projet n'impose pas de contrôle spécial pour mes travaux.Non clarifié – à clarifier avant de finaliser le plan de contrôle/l'exécution.

   À noter: Le contrôle spécial n'est pas la même chose que le contrôle général selon la DS 1140. Si le concepteur a prescrit un contrôle spécial pour un ouvrage, celui-ci doit être traité comme une exigence propre au projet dans la base de contrôle.

7. 7Les sections de contrôle sont-elles découpées de façon pratique et univoque ?

   Toutes les structures et tous les travaux pertinents sont couverts par une section de contrôle.Les sections de contrôle sont identifiables sur le chantier.Il est possible de documenter où le contrôle a été réalisé.Le découpage correspond à l'ordre d'exécution des travaux.Les éventuelles exigences propres au projet fixées par l'ingénieur concepteur de l'ouvrage pour le découpage sont intégrées.

   Exemple: Au lieu d'un point très général comme « contrôle de la toiture », le projet concret peut justifier de travailler avec des sections de contrôle distinctes, par exemple pour les fermes, les sablières, les chevêtres, le contreventement ainsi que les ferrures/assemblages.

8. 8Les interfaces et responsabilités sont-elles clarifiées ?

   Je sais qui est responsable de la conception des parties concernées.Je sais à qui adresser les questions techniques et les écarts.La responsabilité de la conception par le fournisseur et de la documentation structurelle associée est attribuée.Les interfaces entre lots/corps de métier sont identifiées.Les interfaces entre parties d'ouvrage sont identifiées.Il est clair qui contrôle et documente quels travaux.

   Situation à risque typique: Une partie conçoit le système porteur principal, un fournisseur conçoit une structure partielle, un autre livre les ferrures et un troisième assure le montage. Les limites du contrôle et de la documentation doivent être clarifiées – et pas seulement à la réception.

9. 9Le processus de modification du projet est-il défini ?

   Une procédure de modification a été convenue.Il est clair à qui les modifications doivent être soumises.Les modifications sont documentées par écrit.Les plans/documents révisés sont identifiables.Les modifications pertinentes sont reportées dans la documentation de la structure telle qu'exécutée.

   Principe pratique: Enregistrer → clarifier → documenter → exécuter → contrôler.

10. 10La base de l'A5 – Structure telle qu'exécutée (Konstruktion som udført) est-elle maîtrisée ?

    Les modifications de structure pertinentes sont enregistrées au fur et à mesure.Les plans/maquettes révisés sont conservés.La documentation pertinente des fournisseurs est conservée.Les changements de produits et de matériaux sont enregistrés lorsqu'ils ont une incidence sur la structure.Les écarts et leur résolution sont documentés.Il est possible de documenter par la suite comment la structure a réellement été exécutée.

    À noter: L'A5 doit être pris en compte dès l'exécution. Le BR18 décrit l'A5 comme la documentation de la structure telle qu'elle a été exécutée.

11. 11Le contrôle peut-il être documenté de façon univoque ?

    Les points de contrôle sont définis.La méthode de contrôle est définie.L'étendue du contrôle est définie.Les critères d'acceptation sont connus.Le lieu/la zone de contrôle est identifiable.Les exigences en matière de photos et de mesures sont clarifiées.Le contrôleur est identifiable.La date/l'heure et la révision pertinente peuvent être documentées.Les écarts peuvent être enregistrés, traités et clôturés.Les enregistrements de contrôle peuvent être rattachés aux travaux/à la section de contrôle concernés.

12. 12Le dernier test en 10 points avant le démarrage

    1. Est-ce que je sais exactement ce que je dois construire ?2. Est-ce que je sais d'après quels documents et quels plans je dois construire ?3. Est-ce que je sais quelle révision est en vigueur ?4. Est-ce que je connais les critères d'acceptation ?5. Est-ce que je sais ce qui doit être contrôlé ?6. Est-ce que je sais dans quelle mesure il faut contrôler ?7. Est-ce que je sais comment le contrôle doit être réalisé ?8. Est-ce que je sais comment le contrôle doit être documenté ?9. Les exigences de contrôle indépendant, de contrôle spécial et d'éventuel contrôle par un tiers sont-elles clarifiées ?10. Est-ce que je sais quoi faire si les travaux ne peuvent pas être exécutés conformément au projet ?

Si vous ne pouvez pas cocher tous les points pertinents : faites clarifier la question concernée avant de poursuivre l'activité en cause.
