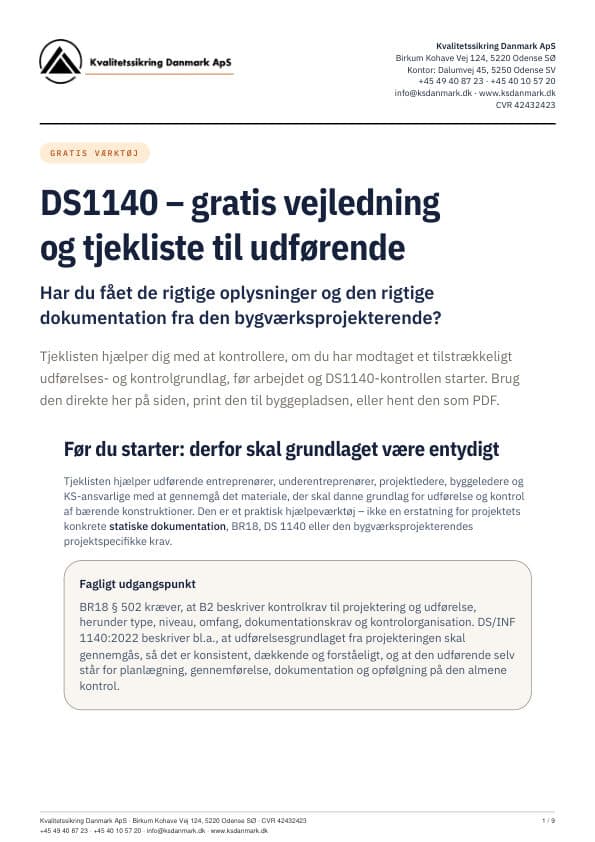

DS1140 – gratis vejledning og tjekliste til udførende

DS1140-tjeklisten: 12 kontrolområder

Sæt kryds ved de punkter, der er på plads. Afkrydsningerne gemmes ikke – print siden eller hent PDF'en, hvis du vil gemme dem.

1. 1Er dit arbejde og konstruktionsafsnit entydigt identificeret?

   Jeg ved, hvilket konstruktionsafsnit mit arbejde hører til.Jeg ved, hvilke konstruktionsdele og arbejder min entreprise omfatter.Grænseflader til andre entrepriser og konstruktionsafsnit er identificeret.Eventuel leverandørprojektering er identificeret, herunder hvem der projekterer og dokumenterer.

   Findes typisk i: B1 Statisk projektredegørelse, dokumentlisten, udførelsesgrundlaget og de relevante konstruktionsdokumenter.

   Hvis det er uklart: Bed den relevante projekteringsansvarlige/bygværksprojekterende om at identificere konstruktionsafsnit, arbejder og grænseflader skriftligt.

2. 2Har du gældende tegninger og modeller?

   Jeg har de gældende konstruktionstegninger/modeller.Revision og dato kan identificeres.Det fremgår, hvilken revision der er gældende til udførelse.Relevante snit og detaljer foreligger.Placeringer og dimensioner fremgår.Samlinger, forbindelser, forankringer og fastgørelser er vist eller beskrevet, hvor det er relevant.Eventuelle montagekrav og krav til midlertidig stabilitet er afklaret.

   Findes typisk i: A3 Konstruktionstegninger og modeller samt dokument-/tegningsfortegnelse.

   Stoppunkt: Hvis den konstruktive løsning ikke kan udføres entydigt ud fra det modtagne grundlag, skal forholdet afklares. Undgå at erstatte et manglende projekteringsgrundlag med egne antagelser.

3. 3Er materialer, produkter og udførelseskrav fastlagt?

   Materialetyper og relevante kvaliteter/styrkeklasser fremgår.Dimensioner fremgår.Relevante produktkrav og ydeevner kan identificeres.Krav til beslag, bolte, skruer, svejsninger, ankre, armering mv. fremgår, hvor relevant.Korrosions-, miljø- og holdbarhedskrav fremgår, hvor relevant.Relevante leverandør- og montageanvisninger foreligger.

   Eksempler: Træ: styrkeklasse, dimensioner, beslag og forbindelser. Stål: profil, stålkvalitet, bolte, svejsninger og overfladebehandling. Beton: betonklasse, armering, dæklag og indstøbningsdele. Murværk: sten/blok, mørtel, armering, bindere og understøtninger.

4. 4Kender du acceptkriterierne?

   En kontrol er kun brugbar, hvis det er klart, hvad det udførte skal kontrolleres imod.

   Dimensioner og geometriPlaceringerTolerancer, hvor de er relevanteMaterialekvaliteterSamlinger og forbindelserFastgørelser og antalArmering og dæklag, hvor relevantSvejsninger, hvor relevantForankringer og understøtningerAndre projektspecifikke krav

   Kontrolspørgsmål: Kan en anden person ud fra projektmaterialet afgøre, om det udførte er accepteret eller afviger? Hvis nej, bør acceptgrundlaget afklares.

5. 5Har du modtaget de relevante kontrolkrav?

   Hvad der skal kontrolleres, er identificeret.Kontroltype og kontrolniveau er kendt, hvor det er relevant.Kontrolomfanget er kendt.Dokumentationskravene er kendt.Krav til almen kontrol er kendt.Krav til uafhængig kontrol er kendt.Krav til særlig kontrol er afklaret.Eventuel tredjepartskontrol er identificeret.Krav til foto-, måle- eller anden registrering er afklaret.Kontrol, der skal ske før lukning/tildækning, er identificeret.

   Findes typisk i: B2 Statisk kontrolplan – særligt B2.2 for udførelse – sammenholdt med udførelsesgrundlaget.

6. 6Er krav om særlig kontrol afklaret?

   Ja – krav og dokumentationsform er kendt.Nej – projektet stiller ikke krav om særlig kontrol for mit arbejde.Ikke afklaret – skal afklares, før kontrolplan/udførelse færdiggøres.

   Bemærk: Særlig kontrol er ikke det samme som den almene kontrol efter DS 1140. Hvis den projekterende har foreskrevet særlig kontrol af et arbejde, skal den håndteres som et projektspecifikt krav i kontrolgrundlaget.

7. 7Er kontrolafsnittene praktisk og entydigt opdelt?

   Alle relevante konstruktioner og arbejder er omfattet af et kontrolafsnit.Kontrolafsnittene kan identificeres på byggepladsen.Det kan dokumenteres, hvor kontrollen er udført.Opdelingen passer til arbejdsrækkefølgen.Eventuelle projektspecifikke krav fra den bygværksprojekterende til opdelingen er indarbejdet.

   Eksempel: I stedet for ét bredt punkt som “kontrol af tag” kan det konkrete projekt gøre det hensigtsmæssigt at arbejde med særskilte kontrolafsnit for fx spær, remme, udvekslinger, afstivning samt beslag/forbindelser.

8. 8Er grænseflader og ansvar afklaret?

   Jeg ved, hvem der er projekteringsansvarlig for de relevante dele.Jeg ved, hvem tekniske spørgsmål og afvigelser skal sendes til.Leverandørprojektering og tilhørende statisk dokumentation er placeret.Grænseflader mellem entrepriser/fag er identificeret.Grænseflader mellem konstruktionsafsnit er identificeret.Det er klart, hvem der kontrollerer og dokumenterer hvilke arbejder.

   Typisk risikosituation: Én part projekterer hovedsystemet, en leverandør projekterer en delkonstruktion, en anden leverer beslag, og en tredje monterer. Kontrollens og dokumentationens grænser skal være afklaret – ikke først ved aflevering.

9. 9Er processen for projektændringer fastlagt?

   Der er aftalt en procedure for ændringer.Det er klart, hvem ændringer skal forelægges.Ændringer dokumenteres skriftligt.Reviderede tegninger/dokumenter kan identificeres.Relevante ændringer føres videre til dokumentationen af konstruktionen som udført.

   Praktisk princip: Registrér → afklar → dokumentér → udfør → kontrollér.

10. 10Er der styr på grundlaget for A5 – Konstruktion som udført?

    Relevante konstruktionsændringer registreres løbende.Reviderede tegninger/modeller gemmes.Relevant leverandørdokumentation gemmes.Produkt- og materialeændringer registreres, hvor de har betydning for konstruktionen.Afvigelser og deres løsning dokumenteres.Det kan efterfølgende dokumenteres, hvordan konstruktionen faktisk er udført.

    Bemærk: A5 bør tænkes ind under udførelsen. BR18 beskriver A5 som dokumentation for konstruktionen, som den er udført.

11. 11Kan kontrollen dokumenteres entydigt?

    Kontrolpunkterne er defineret.Kontrolmetoden er defineret.Kontrolomfanget er defineret.Acceptkriterierne er kendt.Kontrolsted/område kan identificeres.Foto- og målekrav er afklaret.Kontrollanten kan identificeres.Dato/tid og relevant revision kan dokumenteres.Afvigelser kan registreres, behandles og lukkes.Kontrolregistreringerne kan knyttes til det relevante arbejde/kontrolafsnit.

12. 12Den sidste 10-punkts test før opstart

    1. Ved jeg præcist, hvad jeg skal bygge?2. Ved jeg, hvilket materiale og hvilke tegninger jeg skal bygge efter?3. Ved jeg, hvilken revision der er gældende?4. Kender jeg acceptkriterierne?5. Ved jeg, hvad der skal kontrolleres?6. Ved jeg, hvor meget der skal kontrolleres?7. Ved jeg, hvordan kontrollen skal udføres?8. Ved jeg, hvordan kontrollen skal dokumenteres?9. Er krav om uafhængig, særlig og eventuel tredjepartskontrol afklaret?10. Ved jeg, hvad jeg skal gøre, hvis arbejdet ikke kan udføres som projekteret?

Hvis du ikke kan sætte kryds ved alle relevante punkter: Få det berørte forhold afklaret, før den pågældende aktivitet fortsætter.
