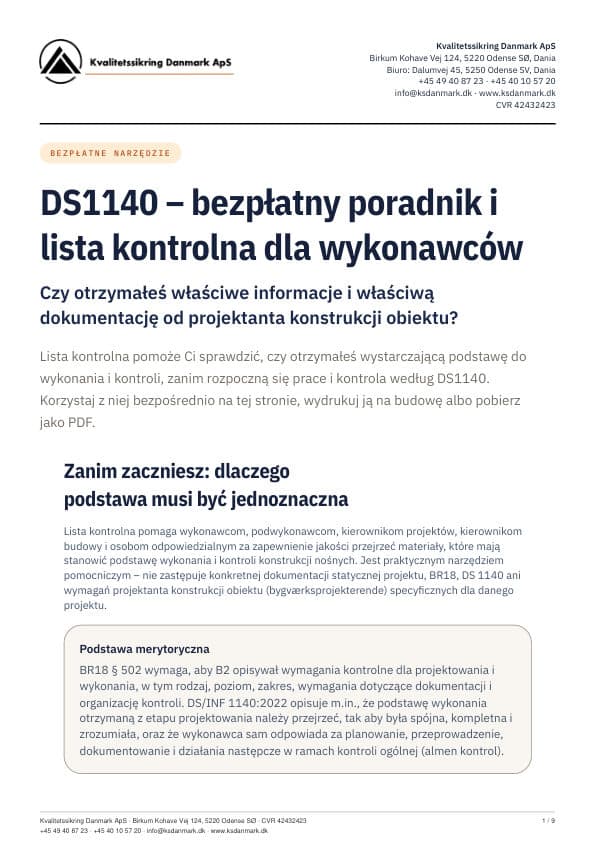

DS1140 – bezpłatny poradnik i lista kontrolna dla wykonawców

Lista kontrolna DS1140: 12 obszarów kontroli

Zaznacz punkty, które są spełnione. Zaznaczenia nie są zapisywane – wydrukuj stronę lub pobierz PDF, jeśli chcesz je zachować.

1. 1Czy Twoje prace i część konstrukcji są jednoznacznie określone?

   Wiem, do której części konstrukcji (konstruktionsafsnit) należą moje prace.Wiem, jakie elementy konstrukcyjne i prace obejmuje mój zakres robót.Styki z innymi zakresami robót i częściami konstrukcji są określone.Ewentualne projektowanie po stronie dostawcy jest określone, w tym kto projektuje i dokumentuje.

   Zwykle znajdziesz to w: B1 Opis statyczny projektu, wykazie dokumentów, podstawie wykonania i odpowiednich dokumentach konstrukcyjnych.

   Jeśli coś jest niejasne: Poproś odpowiedzialnego projektanta/projektanta konstrukcji obiektu o pisemne określenie części konstrukcji, prac i styków.

2. 2Czy masz aktualne rysunki i modele?

   Mam aktualne rysunki/modele konstrukcyjne.Rewizję i datę można zidentyfikować.Wiadomo, która rewizja obowiązuje do wykonania.Odpowiednie przekroje i detale są dostępne.Lokalizacje i wymiary są podane.Połączenia, złącza, zakotwienia i mocowania są pokazane lub opisane tam, gdzie ma to znaczenie.Ewentualne wymagania montażowe i wymagania dotyczące stateczności tymczasowej zostały wyjaśnione.

   Zwykle znajdziesz to w: A3 Rysunki i modele konstrukcyjne oraz wykaz dokumentów/rysunków.

   Punkt zatrzymania: Jeśli rozwiązania konstrukcyjnego nie da się wykonać jednoznacznie na podstawie otrzymanych materiałów, sprawę trzeba wyjaśnić. Nie zastępuj brakującej podstawy projektowej własnymi założeniami.

3. 3Czy materiały, wyroby i wymagania wykonawcze są określone?

   Rodzaje materiałów i odpowiednie gatunki/klasy wytrzymałości są podane.Wymiary są podane.Odpowiednie wymagania dotyczące wyrobów i ich właściwości użytkowe można zidentyfikować.Wymagania dotyczące łączników, śrub, wkrętów, spoin, kotew, zbrojenia itp. są podane tam, gdzie ma to znaczenie.Wymagania dotyczące korozji, środowiska i trwałości są podane tam, gdzie ma to znaczenie.Odpowiednie instrukcje dostawcy i instrukcje montażu są dostępne.

   Przykłady: Drewno: klasa wytrzymałości, wymiary, łączniki i połączenia. Stal: profil, gatunek stali, śruby, spoiny i zabezpieczenie powierzchni. Beton: klasa betonu, zbrojenie, otulina i elementy zabetonowane. Mur: cegła/bloczek, zaprawa, zbrojenie, kotwy murowe i podparcia.

4. 4Czy znasz kryteria akceptacji?

   Kontrola ma sens tylko wtedy, gdy jasne jest, z czym należy porównać wykonane prace.

   Wymiary i geometriaLokalizacjeTolerancje, tam gdzie mają znaczenieGatunki materiałówPołączenia i złączaMocowania i ich liczbaZbrojenie i otulina, tam gdzie ma to znaczenieSpoiny, tam gdzie ma to znaczenieZakotwienia i podparciaInne wymagania specyficzne dla projektu

   Pytanie kontrolne: Czy inna osoba mogłaby na podstawie materiałów projektowych rozstrzygnąć, czy wykonane prace są zaakceptowane, czy odbiegają od wymagań? Jeśli nie, podstawę akceptacji należy wyjaśnić.

5. 5Czy otrzymałeś odpowiednie wymagania kontrolne?

   Określono, co ma być kontrolowane.Rodzaj i poziom kontroli są znane tam, gdzie ma to znaczenie.Zakres kontroli jest znany.Wymagania dotyczące dokumentacji są znane.Wymagania dotyczące kontroli ogólnej są znane.Wymagania dotyczące niezależnej kontroli są znane.Wymagania dotyczące kontroli szczególnej zostały wyjaśnione.Ewentualna kontrola strony trzeciej została określona.Wymagania dotyczące dokumentacji fotograficznej, pomiarów lub innej rejestracji zostały wyjaśnione.Kontrole, które muszą się odbyć przed zakryciem/zabudową, zostały określone.

   Zwykle znajdziesz to w: Plan kontroli B2 (Statisk kontrolplan) – zwłaszcza B2.2 dla wykonania – w zestawieniu z podstawą wykonania.

6. 6Czy wymagania dotyczące kontroli szczególnej zostały wyjaśnione?

   Tak – wymagania i forma dokumentacji są znane.Nie – projekt nie wymaga kontroli szczególnej moich prac.Niewyjaśnione – trzeba to wyjaśnić przed ukończeniem planu kontroli/wykonania.

   Uwaga: Kontrola szczególna (særlig kontrol) to nie to samo co kontrola ogólna według DS 1140. Jeśli projektant przewidział kontrolę szczególną danych prac, trzeba ją potraktować jako wymaganie specyficzne dla projektu w podstawie kontroli.

7. 7Czy odcinki kontrolne są podzielone praktycznie i jednoznacznie?

   Wszystkie odpowiednie konstrukcje i prace są objęte odcinkiem kontrolnym (kontrolafsnit).Odcinki kontrolne można zidentyfikować na budowie.Można udokumentować, gdzie przeprowadzono kontrolę.Podział odpowiada kolejności prac.Ewentualne wymagania projektanta konstrukcji obiektu dotyczące podziału, specyficzne dla projektu, zostały uwzględnione.

   Przykład: Zamiast jednego szerokiego punktu, takiego jak „kontrola dachu”, w konkretnym projekcie celowe może być wyodrębnienie osobnych odcinków kontrolnych np. dla krokwi, murłat, wymianów, stężeń oraz łączników/połączeń.

8. 8Czy styki i odpowiedzialność zostały wyjaśnione?

   Wiem, kto jest odpowiedzialnym projektantem dla danych części.Wiem, do kogo kierować pytania techniczne i odstępstwa.Projektowanie po stronie dostawcy i związana z nim dokumentacja statyczna zostały przypisane.Styki między zakresami robót/branżami są określone.Styki między częściami konstrukcji są określone.Jasne jest, kto kontroluje i dokumentuje poszczególne prace.

   Typowa sytuacja ryzyka: Jedna strona projektuje system główny, dostawca projektuje konstrukcję częściową, inny dostarcza łączniki, a jeszcze inny montuje. Granice kontroli i dokumentacji muszą być wyjaśnione – i to nie dopiero przy odbiorze.

9. 9Czy ustalono proces zmian projektowych?

   Uzgodniono procedurę wprowadzania zmian.Jasne jest, komu należy przedkładać zmiany.Zmiany są dokumentowane na piśmie.Zrewidowane rysunki/dokumenty można zidentyfikować.Odpowiednie zmiany są przenoszone do dokumentacji powykonawczej konstrukcji.

   Zasada praktyczna: Zarejestruj → wyjaśnij → udokumentuj → wykonaj → skontroluj.

10. 10Czy panujesz nad podstawą do A5 – dokumentacji powykonawczej konstrukcji (Konstruktion som udført)?

    Odpowiednie zmiany konstrukcyjne są rejestrowane na bieżąco.Zrewidowane rysunki/modele są archiwizowane.Odpowiednia dokumentacja dostawców jest archiwizowana.Zmiany wyrobów i materiałów są rejestrowane, jeśli mają znaczenie dla konstrukcji.Odstępstwa i sposób ich rozwiązania są dokumentowane.Można później udokumentować, jak konstrukcja została faktycznie wykonana.

    Uwaga: O A5 warto myśleć już w trakcie wykonania. BR18 opisuje A5 jako dokumentację konstrukcji w stanie wykonanym.

11. 11Czy kontrolę można udokumentować jednoznacznie?

    Punkty kontrolne są zdefiniowane.Metoda kontroli jest zdefiniowana.Zakres kontroli jest zdefiniowany.Kryteria akceptacji są znane.Miejsce/obszar kontroli można zidentyfikować.Wymagania dotyczące zdjęć i pomiarów zostały wyjaśnione.Osobę przeprowadzającą kontrolę można zidentyfikować.Datę/godzinę i odpowiednią rewizję można udokumentować.Odstępstwa można rejestrować, rozpatrywać i zamykać.Zapisy z kontroli można powiązać z odpowiednimi pracami/odcinkiem kontrolnym.

12. 12Ostatni 10-punktowy test przed rozpoczęciem

    1. Czy wiem dokładnie, co mam zbudować?2. Czy wiem, na podstawie jakich materiałów i rysunków mam budować?3. Czy wiem, która rewizja obowiązuje?4. Czy znam kryteria akceptacji?5. Czy wiem, co ma być kontrolowane?6. Czy wiem, w jakim zakresie ma być prowadzona kontrola?7. Czy wiem, jak ma być przeprowadzona kontrola?8. Czy wiem, jak ma być udokumentowana kontrola?9. Czy wymagania dotyczące kontroli niezależnej, szczególnej i ewentualnej kontroli strony trzeciej zostały wyjaśnione?10. Czy wiem, co zrobić, jeśli pracy nie da się wykonać zgodnie z projektem?

Jeśli nie możesz zaznaczyć wszystkich odpowiednich punktów: wyjaśnij daną kwestię, zanim dana czynność będzie kontynuowana.
